1、 特點

安全：24伏直流電源供電，保障人身安全。

節能：靜態功率小于1瓦，工作時最大功率60W；

速度可調：開門關門速度獨立調節。

工作平穩：多段速度設計，使工作狀態線性，平穩。

安靜：工作噪音低于50db；

支持多種信號輸入，繼電器信號，電壓信號；

多重保護：電機過流、過載、短路保護，電機故障保護，電源反接保護；

行人保護：遇阻反彈、防撞人功能；

支持人體紅外感應輸入，保護行人安全；

支持外接遙控器輸入；

支持個各種參數可設；

支持光感開啟廣告燈，可以根據周邊環境的明暗程度開啟/關閉廣告燈；

2、 參數規格

3、 名詞解釋

長按：按住按鍵不松開，如：長按3秒則至少按住按鍵3秒，直到LED顯示和蜂鳴器出現提示。

短按：按鍵后馬上松開。

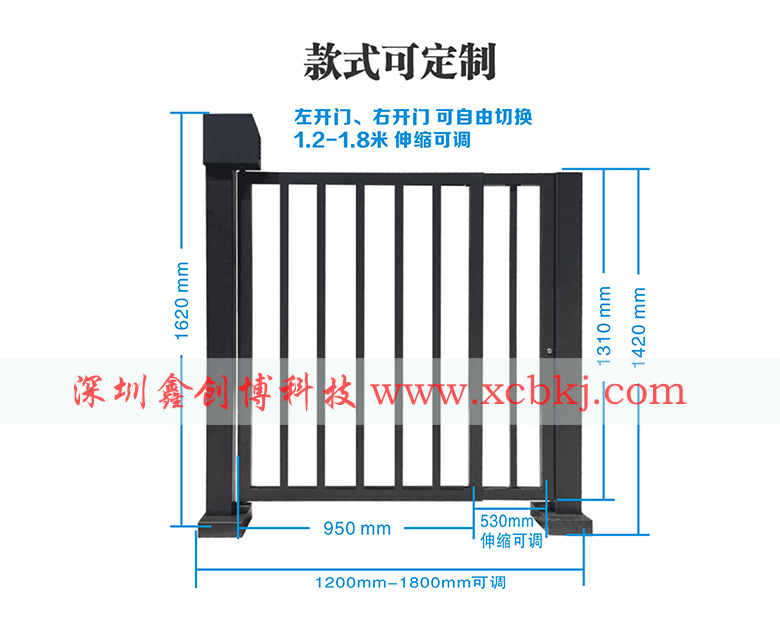

左開門：開門方向為逆時針。

右開門：開門方向為順時針。

4、 快速使用

A、 先不接電機，給控制板上電，根據實際使用的電機類型、開門方向，進入菜單選擇對應的電機類型和開門方向。

B、 接上電機。

C、 控制板上電后尋找關門位置的過程中不得堵門。

5、 按鍵

控制板有4個按鍵,分別是“開/+”、“取消”、“菜單”“關/-”，可以通過這4個鍵對控制板的各種參數進行設置。

“開/+”:正常工作狀態下按該按鍵可以開門，進入設置狀態后可以使用該按鍵增加菜單項和向上調節設定值。在參數設置狀態，短按每次加一。長按則一直連續加到最大值后再從最小值開始往上加。如果長按時間較長，則連續加會提速。

“取消”：正常工作時該按鍵未定義，按鍵會有蜂鳴器鳴叫。在設置狀態可以退出設置狀態或者取消設置的值。

“菜單”：進入設置狀態和確認設置值。

“關/-”： 正常工作狀態下按該按鍵可以關門，進入設置狀態后可以使用該按鍵減少菜單項和向下調節設定值。在參數設置狀態，短按每次減一。長按則一直連續減到最小值后再從最大值開始往下減。如果長按時間較長，則連續減會提速。

6、 顯示

控制板有一個四位的LED顯示屏，可以用于顯示時間、參數、菜單項、錯誤等信息。上電后以低功耗模式運行，這時候LED的顯示亮度較暗。按任意一個按鍵將使LED顯示進入正常工作模式，LED高亮顯示。如果沒有按鍵，60秒后進入低功耗模式，LED亮度變暗，減少電源消耗。

7、 跳線帽

控制板有2個跳線帽。分別用于選擇磁力鎖電壓、門禁的開門信號類型。每個需要跳線的地方板上有詳細的文字標注。

12V/24V：根據使用的磁力鎖供電規格選擇供電電壓。

繼電器信號/電壓信號：根據門禁的輸出信號選擇，繼電器信號為數字信號，如果門禁輸出為繼電器開門則選擇繼電器開門。電壓信號為門禁輸出5-24V電壓。

8、 參數設置

可以通過長按“菜單”按鍵3秒進入?yún)��?shù)設置狀態，LED將顯示“F-XX”。通過按短按或者長按“開/+”、“關/-”兩個按鈕選擇菜單項，短按一次增加或者減少一個項，長按則連續加減。再次按“菜單”鍵進入指定項的設置，“取消”鍵退出設置。當對指定參數設置完成以后，必須按“菜單”鍵確認才能生效。按“取消”鍵設置的參數不會生效。60秒內沒有按鍵，控制板上的蜂鳴器將長鳴一聲，退出設置狀態，返回正常的工作狀態。
